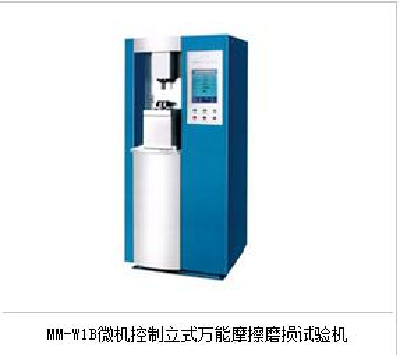

Microcomputer Controlled Vertical Universal Friction and Wear Testing Machine MM-W1B

 Product description

l The appearance is beautiful, the whole structure is compact, the main part of the circular arc design meets the design requirements of human engineering.

l The appearance of the blue and white metal coating paint, the test part and the control part to distinguish between metallic paint wear and corrosion resistance, the wet friction has a good protective effect test.

l The loading motor imported AC servo motor, which makes the load more balanced without noise.

l The machine is controlled by computer, realize the test conditions of computer control and data acquisition and curve drawing.

l The electrical control part of the upgrade, the new integrated circuit, high precision, good reliability, easy maintenance.

l The investment of this machine in a certain contact pressure, with sliding, rolling or sliding rolling friction composite motion, with stepless speed regulation system, at very low speed or high speed condition, friction and wear performance evaluation of lubricants, metal, plastics, coatings, rubber, ceramics and other materials, such as low speed (with a pin on disc big and small, single needle and three needle), four ball friction function when the wear resistance and four ball rolling contact fatigue test and thrust ring friction performance. It can be replaced by the FALEX6 type multifunctional testing machine, which is a testing machine which is widely used in tribology research unit. The wear resistance of the lubricating oil was determined by the four ball friction pair, and the requirement of the 0189-1992 SH/T "lubricating oil anti wear performance test method (four ball machine method)" was applied.

l The machine in the technical field of Tribology of various professional and petroleum chemical industry, machinery, energy, metallurgy, aerospace, tertiary institutions, Research Institute (the Department) has widely application prospect.

Product detials

Using standard

l The wear resistance of SH/T0189-92 lubricating oil determination (four ball method)

l The wear resistance of SH/T0204-92 grease determination (four ball method)

l Method for the determination of the friction coefficient of SH/T0762-2005 lubricating oil (four ball method)



Main technical performance index

l The maximum test force: 1kN

l The test work range: 0.4% ~ 100% of the maximum force test

l The test shows the value of relative error : less than ±1%,

l The error of 200N is less than that of ±2N

l The test force long time automatically keep showing the value of relative error is not more than:±1%FN

l The determination of the maximum friction torque: 2.5N.m

l The friction torque value of relative error is less than ±2%:

l The friction sensor: 50N

l The friction arm distance: 50mm

l The spindle CVT system: 1r/mi ~ 2000r/min

l The error is not more than 100r/min above the spindle speed: ± 5r/min

l The spindle speed error is less than 100r/min the following: ± 1r/min

l The special deceleration system: 0.05 r/min ~ 20r/min

l The test medium: oil, water, mud, abrasive etc.

l The scope of work - heater: room temperature ~200 ℃(260 ℃)

l The temperature measurement and control accuracy: ±2 C

l The testing machine spindle taper 1:7

l The testing machine main shaft and auxiliary disk: maximum distance ≥75mm

l The testing machine spindle control mode: manual control, time control, speed control, torque control

l The test machine time display and control range: 0s ~ 9999min

l The test speed display and control range: 0 ~ 9999999

l The spindle motor power: 1kW

l The test machine size( L * B * H): 700 * 680 * 1560mm

l The test machine net weight: About 400kg
