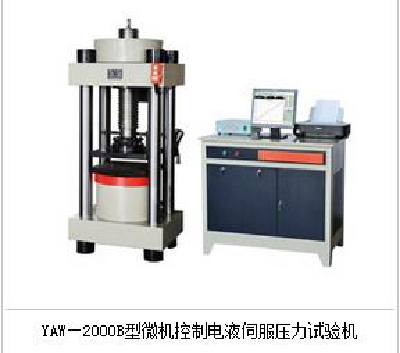

Microcomputer Controlled Electrical- hydraulic Servo Pressure Testing Machine YAW 2000B
Product introduction:
Technical description and scope of use
1 this machine is mainly used for concrete, cement products, hollow brick, refractory material, ceramic materials, uniaxial compressive strength test of stone and other construction materials. The highway, railway, bridge, building, building materials, necessary equipment industry and universities laboratory. 2 adopts high-strength frame structure, compact structure, layout reasonable. Using a computer and a hydraulic system control unit. The test data can be arbitrary access, then analyze and realize the data and curves, local amplification and data sample, test conditions and environment, edit, and print the test report and end the whole curve. 3 this series of products in full compliance with the general requirements of GB/T2611-2007< testing machine >JJF1103-2003< universal testing machine computer data acquisition system >JJG139 - 1999< evaluation of tension, pressure and universal testing machine >GB/T16826-2008< verification regulation of electro-hydraulic servo universal testing machine >GB/T50081 Standard Test Method for mechanical properties of ordinary concrete -2002< standard requirements, the completion of the axial compression deformation test.
Product details
Two, function and technical parameters
1 main technical parameters of equipment:
1.1 maximum test force: 2000kN
1.2 testing machine level: 0.5
1.3 test force measurement range: full range of 1% ~ 100%
1.4 test force resolution: full range of 1/300000
1.5 test force measurement accuracy: ± 0.5%
1.6 piston fast forward (mm/min): 48 mm/min
1.7 test force loading rate range: 0.02%-2%FS/s
Effective distance between 1.8 columns (mm): 460
1.9 upper and lower pressure plate distance: 320 mm
1.10 up and down pressing plate adjustment mode: electric regulation
1.11 plate size (mm): 250
1.12 piston motion control: two-way cylinder
1.13 piston stroke (mm): 50
1.14 total power (kW): 1.5KW
2 hydraulic system:
A. hydraulic principle is the load adaptive feed throttle speed control system.
B. oil tank of hydraulic oil through the motor to drive the high pressure gear pump into the oil circuit, through the one-way valve, 10
Mu high pressure oil filter, differential pressure valve, servo valve into the cylinder. Computer sends a control signal to the servo valve, servo valve to control the opening and the direction, so as to control the flow into the cylinder, realize isokinetic test force, constant displacement control.
3 control system:
A.WindowsXP/WIN 7 operating platform;
B. in order to manually control the process of testing, the completion of the test machine test data screen display.
C. has the test force, the peak, the test specimen deformation, the piston displacement, the test curve of the screen display function;
D. can meet the room temperature compression tests of metallic materials on the mechanical test and data processing requirements;
4 applicable standards and data processing:
A. users can customize the data processing software that meets the requirements of the national standard or other standards;
B. test process can simulate the reproduction and re analysis of the test data.
5 safety protection device:
2%-5% when the test force exceeds the maximum test force of each file A., overload protection, system unloading;
B. when the piston rises to reach the limit position, the stroke protection, pump motor stop;
C. has over current, over voltage, over temperature protection.
6 other:
A. motor: AC380V± 10% 0.75KW;
B. host size: 900 * 400 *1200mm;
C. host weight: about 850kg.
Three. Configuration
1.2000KN hosts. The overall casting frame structure, pressure plate with double spherical structure, accurately to find it, can fully meet the EU BSEN12390-4:2000 standard for ball head aligning device of testing requirements)
2. The hydraulic control system: high precision servo valve (American Moog D633), high quality and low noise high pressure gear pump and special three-phase asynchronous motor 1 set.
3.TESTsoft measurement and control system and the Chinese version of the metal pull, pressure software a (measurement and control system can be used for tensile, compression, bending test, according to the requirements of customers for products according to GB, ISO, JIP and standard preparation, can customize the display mode, the graphical test editing process, dynamic data storage and other functions)
4 high precision 2000kN a spoke sensor (AC GY-2000).
5 a compression test device with 250mm
6 Lenovo Qitian computer B4550-B031, Intel dual core CPU, 500G hard disk, 2G memory, integrated graphics, 18.5 "LCD display.
7.hp1010 color inkjet A4 printer.
8 random tools, manual, installation manual, and other 1 sets.
9 front compression shield
10 combined cushion block
