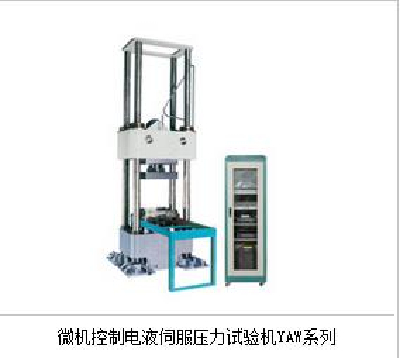

Microcomputer Controlled Electrical- hydraulic Servo Pressure Testing Machine YAW -10000
Product introduction
Single rod piston cylinder loading by using YAW-10000 microcomputer controlled electro-hydraulic servo pressure testing machine adopts microcomputer control, multistage hydraulic loading, continuous loading to maintain stable, multilevel test force, automatic collection and storage of data, curve drawing, automatic printing test report, the computer timely control the testing process, test and test curve display simple, reliable, easy operation and high accuracy. The load sensor, servo valve components, so the performance is stable and reliable. This machine is mainly used for testing of metal and concrete specimens compressive mechanical properties, in line with national standards and general technical requirements for testing machines GB/T2611-92> < concrete standard. Complete the test of axial compression deformation. Is the water conservancy and hydropower, colleges and universities, quality inspection center, perfect testing equipment scientific research units and other fields.
Hydraulic system
A. hydraulic principle is the load adaptive feed throttle speed control system.
B. the fuel tank of the hydraulic oil through the motor driven high pressure oil pump into the oil, through the one-way valve, high pressure oil filter, proportional servo valve, into the cylinder. High precision pressure sensor installed in the cylinder, it will force signal into electric signal and transmitting to the computer, the computer acquisition processing converted to force test value is displayed. At the same time, computer according to the signals of the sensors and control procedures for the preparation of issued control signal to the servo valve, control servo valve opening size and direction, so as to control the flow into the cylinder, constant speed load and constant stress, constant displacement, keeping the load, displacement and servo control, the use of air-cooled machine.
technical parameter
The maximum test force: 10000kN;
The test force measuring range: 4% ~ 100%F.S;
The accuracy of testing force: ± 1%;
The machine precision class: 1
The force: force of high precision pressure sensor (strong impact resistance, long service life);
The sensor precision: 0.1%FS;
The piston stroke: 200mm;
The maximum test (compression) space: 1500mm;
The upper and lower plate size: 900 *900mm;
The car plate size: 1200mm * 1000mm;
The displacement measurement range: 200mm
The displacement resolution: 0.001mm
The accuracy of the displacement value shows: ± 1%
The stress rate control range: 1 ~ 60MPa/s
The stress rate control error: ± 2%
The displacementspeedcontrolled range: 0.5 ~ 90mm/min
The displacement rate control error: + 1%
The strain rate control range: 0.00025 ~ 0.0025/s
The strain rate control error: ±2%
The stress, deformation, displacement control range: 5 ~ 100%F.S.
The stress, deformation, displacement control error: ± 1%
The host weight: about 20000kg
