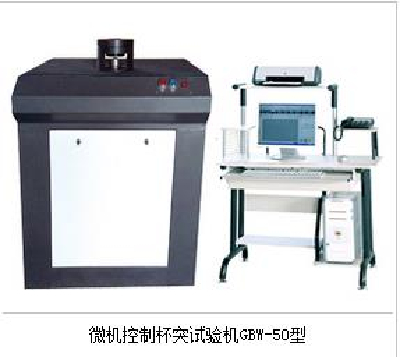

Microcomputer Controlled Cupping Testing Machine CBW-50
Product Description:

CBW-50 the machine design novel, generous, ergonomic, precision equipment process performance test of metal sheet and strip, can achieve GB/T4156-2007< metal sheet and strip Erickson cupping testing method ", to meet the JJG 583-88, JB/T7408-94, also uses the ASTME643-2008 standard, plastic deformation the performance test of metal sheet and strip in the test process. Increase the impact of cup mold can achieve GB/T5125-2008< nonferrous metal punching method test cup test > anisotropic non-ferrous metal plate.
Product details
Characteristic
1, the cupping testing machine the new structure principle, for the servo motor with constant loading speed, constant rate control, stamping process is controlled by computer, the stamping speed can be stepless speed regulation, pre setting. (in the past cylinder oil source loading cannot be achieved constant rate control).
2, the clamping force from the hydraulic oil source independent load, the clamping force can be adjusted, data synchronous display, can be independently calibrated.
Poor repeatability machine adopts the movement of punch, 3 force measuring device has been changed in the past the hydraulic sensor for spoke type sensor, Erichsen value measurement for the encoder to measure and test process in our company's first low friction mobile device with high precision spoke sensor (direct force measurement can realize ultra-thin plate test (0.05 ~ 3mm), and greatly improve the test measurement Erichsen value of accuracy and reliability. The instrument measuring device and loading device and control program of perfect matching, it is good to solve the previous test data, but also for our country to implement the new cupping machine metrological verification rules and Erichsen test method provides a reliable basis.
4, cup, cup mould replaced convenient and easy handling of the sample in the sample, after the completion of automatic clamping button, test parameters can be input, change the stamping process to achieve closed-loop control, pressure drop value judgment sample crack automatic parking, and is easy to observe the crack. According to the test data and computer. The peak memory function, namely the maximum pressure, cupping value, the test results report, storage, batch, draw the curve of deformation, highly automatic memory, a test can be automatically restored to the end to be tested.
Technical parameters:
1, the plate thickness: 0.05 ~ 3mm (high precision sensor, can realize the ultra-thin plate test)
2 cup specimen sheet width: 90-100mm;
3 cup sample wafer diameter: φ60mm (can be customized according to user requirements)
4, punch stroke: 60mm;
5, punch load: 50kNmax; (according to the pressure, the maximum punch load customer material configuration)
6. the maximum clamping load  10kN (adjustable)
7, cupping value resolution: 0.01mm
8, accuracy: ±0.5%
9, test speed: 0.05 ~ 200mm/min stepless speed regulation
10, cupping test mold specification:
The standard punch ball: Φ20 ± 0.05mm.
The standard die aperture:Φ 33 ± 0.1mm.
The standard fixed die hole: Φ27 ± 0.05mm.
Cup test mold specification:
Punch: DP - 32
- die: DD 32.28 DD 32.35 DD 32.43 DD 32.50
DD 32.60 DD 32.75 DD 32.90 DD 33.05
DD 33.20 DD 33.35 DD 33.50 DD 33.80
DD 34.10 DD 34.50 DD 35 DD 35.60
DD 36.30 DD 37 DD 38.50 DD 39.80
11, hydraulic oil: N46 hydraulic oil (general gas station available).
12, the computer display content: clamping load, pressure, displacement and cupping value, rate, test curve etc.;
13 control modes: automatic test process;
14, the backstage database uses ACCES, can provide the software of data transmission in multiple formats according to user requirements;
15 dimensions: 780 *780 * 1100 (mm)
16, power supply. AC220V. 1.5kW
17, the weight of 260Kg.
